马鞍山手持式超声波局部放电检测仪 数据存储系统将数据存储在SD卡/USB中，为了保证软件正常存储及读取，应保证SD卡/USB有效。存储前应先在系统设置中设置文件名称、设备名称、任务编号，以作为日后查看标识。保存数据—在停止状态下，按【保存数据】键，可对数据和当前显示的图谱进行存储，数据存储在SD卡或USB设备中。5.9数据查看按【查看记录】键，可以进入保存数据界面，记录包含每条数据的所有图谱以及记录类型，同步方式，设备名称，任务编号，时间，单位局放值，背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。图5-17历史记录图表5-6操作表操作按键说明删除本条F1进入删除当前记录模式，通过取消和确认是否删除记录删除文件F2删除当前保存记录的文件 文件导出F3将数据文件导出到USB中蓝牙发送F4把数据发送到链接平台切换记录↑↓↑↓切换上下条记录翻页←→←上一页，→下一页 ，每页10条切换图谱取消切换当前记录的图谱返回确认返回到之前的测量模式5.10外同步的使用在现场试验时，为了得到稳定而且准确的相位，可以采用外同步触发方式，在【系统设置】里，设置【触发方式】→外同步，并将短天线接到主机外同步SMA端口，再将无线同步发射器接到试验电源上，此时放电相位为稳定而准确的相位。注意：无线同步连接试验电源时，应严格按照LNE的标识进行接线；无线接收器在主机内部。

马鞍山手持式超声波局部放电检测仪TEV测量（主要检测开关柜内部局部放电）1、复合式TEV传感器连接方式取BNC-SMA同轴电缆一条，将BNC端连接到主机CH1通道BNC头上，SMA端则连接到复合式TEV传感器标有“RF-OUT”SMA头上。复合式TEV传感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为TEV，按F2键设置是否“输出电压”及“单位”。使用复合式TEV传感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前复合式TEV传感器检测到的放电信号。无放电信号 有放电信号当开关柜局放测试主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、背景噪声开关柜外部的一些源发出的电磁信号也可能在开关柜的外部产生瞬时接地电压，这些源可以是架空线绝缘子、变压器进行套管、强的无线电信号甚至是附近高速公路的车流量。这些也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生瞬时接地电压信号。因此在对开关柜进行检测之前，就应该测量出这些表面上的背景噪声。测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。

手持式高压开关柜局放测试仪马鞍山批发价 <马鞍山>天正华意电气设备有限公司

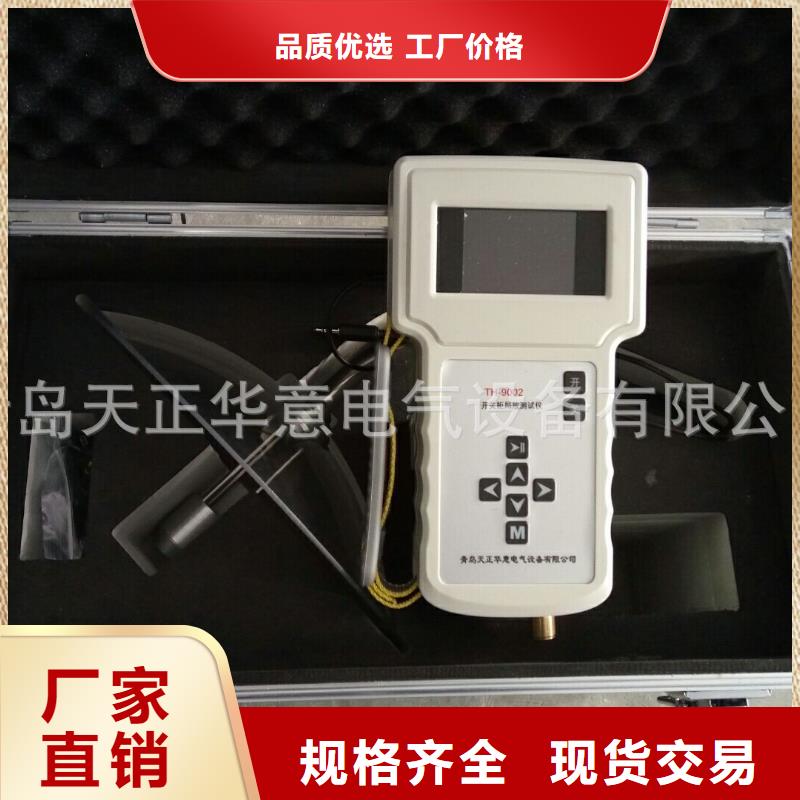

马鞍山手持式超声波局部放电检测仪显示器存储功能操作方法：（液晶显示器显示界面）模式选择 AUTO/SIGN/NONE连续检测/单次检测/慢扫描伏值/Div 通过移动键调整伏值参数的大小。时间/Div 通过移动键调整时间参数的大小。（文件存储 FS） 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Save File001标识，按“ ”键进行存储。(文件调入FL) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如Load File001标识，按“ ”键进行存储。采样平均次数(Nm) 当光标处于此位置时，在分贝值显示区域（右下角）会出现如NUMave＝025标识，移动上、下键改变数值的大小，调整显示波形的采样频率。电池状态 电池电量指示。时间显示区 通过移动调整时间。分贝值显示 用于dB值显示。运行/暂停 按“ ”键进行运行、暂停切换状态。左右两键为移动光标键。①显示屏从左上角开始个方框为显示模式，开机后不用操作，让其处于NONE模式即可。②第二、三个方框为纵、横坐标尺度，当光标在其上时，按＋、-键可改变大小（其中纵坐标要改变尺度大小，需长按＋、-键）。③第四个方框FS为存储，当光标在其上时，按＋、-键可选择要存储的位置文件，存储则按M键。存储方式是覆盖（无需删除），显示器在正常工作的情况下，按下M键，存储成功则存储的位置跳向下一个文件。④第五个方框FL为读取，当光标在其上时，按＋、-键可选择要读取的文件，M键为确认键。显示的紫色波形为读取波形。也可连接计算机通过专用软件读取波形。⑤第六、八个框不用操作。⑥第七个框Nm为dB值显示的采样平均数，按＋、-键可改变平均的个数。⑦左下角为显示时间框，通过移动光标以及按＋、-键可设置时间。开机后都要重新设置时间，便于读取数据时查看日期。⑧右上角为电池状态。右下角方框为显示器运行状态。上方的按键为暂停键。

马鞍山手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz

<马鞍山>天正华意电气设备有限公司 手持式高压开关柜局放测试仪马鞍山批发价

马鞍山手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。

<马鞍山>天正华意电气设备有限公司
<马鞍山>天正华意电气设备有限公司

马鞍山手持式超声波局部放电检测仪 放电检测：按放电检测对应的F1键可循环选择输出的放电信号，根据检测需要设置为需要的信号输出类型。“TEV”输出地电波信号。“USS”输出超声波信号。“UHF”输出UHF信号。“CT‘输出对地电流信号关闭：若检测时只需使用一个通道时，可将另一个通道关闭。如关闭通道1（通道2）时，单击“MENU”打开菜单栏，将当前通道选择为CH1（CH2），若CH1（CH2）处于打开状态则单击CH1（CH2），该通道在显示界面不显示，处于关闭状态。若想再次打开通道1（通道2），则将当前通道选择为CH1（CH2），再次点击CH1（CH2）可打开通道1（通道2）。2）设置：单击“设置”对应的F2键可打开当前选择的通道设置选项。输出电压：设置待检设备需要的传感器是否需要输出电压。单击”输出电压”对应的F1键可打开输出电压，再次单击F1按钮则关闭电压。当打开输出电压时，显示界面上的灯亮，当关闭输出电压时，显示界面上的灯不亮。单位：切换该通道输出放电量的单位，分别为mv、dB、dBmW、dBuV、dBmV。单击“单位”对应的F2键可更改该通道检测到的放电单位，该选项为循环选择，根据放电检测类型选择合适的单位。读数设置、放电次数及传感器，在检测时使用默认值即可，非专业人员请勿更改。交通灯：更改该通道交通灯颜色，可根据需要更改为合适的颜色。点击交通灯所对应的F2按键，进入到交通灯颜色设置界面，交通灯颜色分别为绿色、黄色、红色。，根据要更改的颜色双击所对应的按键。如更改“绿色”，则双击绿色对应的F1键，在弹出的对话框中单击方向键进行更改.单击上下左右键选择数字，单击方向键中间的回车键确定，设置完成后单击处于显示状态的单位按键进行确定，该绿色的颜色设置则改为设置的数据。交通灯显示的单位与之前设置的单位一致。设置过程中如想中断设置，则单击取消按钮，该颜色则不改变。其他颜色的设置参照绿色颜色的设置即可。

<马鞍山>天正华意电气设备有限公司 手持式高压开关柜局放测试仪马鞍山批发价

马鞍山手持式超声波局部放电检测仪?相位模式由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。图5-14US相位模式图说明横轴为角度（0～360°），纵轴为信号幅值（mV）。?脉冲模式微粒每碰撞壳体一次，就发射一个宽带瞬态声脉冲，它在壳体内来回传播。这种颗粒的声信号是颗粒端部的局部放电和颗粒碰撞壳体的混合信号。脉冲模式可记录微粒每次碰撞壳体时的时间和产生的脉冲幅值，并以飞行图的形式显示出来。图5-15US脉冲模式图说明横轴为周期（ms），纵轴为信号幅值（mV）。?US—监测模式监测模式是保证GIS长期可靠运行的有效手段。通过对30个周期内设备状态的实时监测，和对一定时间段内设备运行状态的查看，可及时准确的发现问题。图5-16US监测模式图表5-5操作指示表当前状态操作按键说明运行停止F1停止测量运行设置F4设置试验以及通道项目停止运行F1开始测量停止保存数据F2保存监测数据信息停止设置F4设置试验以及通道项目停止保存背景确认将当前测量数值保存为背景值

<马鞍山>天正华意电气设备有限公司
手持式高压开关柜局放测试仪马鞍山批发价

马鞍山手持式超声波局部放电检测仪1. 产品概述GIS以结构紧凑、可靠性高等优点已成为超、特高压电力系统中的主流设备。随着GIS的广泛应用，GIS设备运行可靠性引起了国际社会和电力部门的普遍关注。从近40年运行经验来看，绝缘故障始终是影响GIS可靠性的重要原因之一，局部放电是导致GIS设备绝缘劣化直至闪络故障发生的主要表现形式。GIS内部一旦出现绝缘故障，极易造成设备故障，将破坏电力系统正常运行，给国民经济和社会正常秩序造成不良影响。因此，实现对GIS局部放电在线检测意义重大。TH-9029UHF局部放电巡检仪是我公司总结多年局部放电测量经验，采用特高频(UHF)测量和超声波(US)测量两种新兴技术设计的数字化局部放电带电检测专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大、滤波、数据采集、数据处理、局部放电参数计算，图谱绘制，试验报告自动生成，从而完成局部放电的智能化测量与分析。本设备采用手持式设计、Wince系统开发；设备轻巧、携带方便、测量快速、便于现场使用；界面友好、操作简单、刷新速率高；功能完善、抗干扰能力强、测量准确。本仪器在检测过程中对待检测电力设备没有任何损害，且对设备的运行没有任何影响。根据UHF和US方法的多种检测模式得到的图谱对检测电力设备绝缘缺陷或隐患进行诊断分析，可清楚的判断该电力设备的运行状态。

马鞍山手持式超声波局部放电检测仪?相位模式由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。图5-14US相位模式图说明横轴为角度（0～360°），纵轴为信号幅值（mV）。?脉冲模式微粒每碰撞壳体一次，就发射一个宽带瞬态声脉冲，它在壳体内来回传播。这种颗粒的声信号是颗粒端部的局部放电和颗粒碰撞壳体的混合信号。脉冲模式可记录微粒每次碰撞壳体时的时间和产生的脉冲幅值，并以飞行图的形式显示出来。图5-15US脉冲模式图说明横轴为周期（ms），纵轴为信号幅值（mV）。?US—监测模式监测模式是保证GIS长期可靠运行的有效手段。通过对30个周期内设备状态的实时监测，和对一定时间段内设备运行状态的查看，可及时准确的发现问题。图5-16US监测模式图表5-5操作指示表当前状态操作按键说明运行停止F1停止测量运行设置F4设置试验以及通道项目停止运行F1开始测量停止保存数据F2保存监测数据信息停止设置F4设置试验以及通道项目停止保存背景确认将当前测量数值保存为背景值

<马鞍山>天正华意电气设备有限公司 手持式高压开关柜局放测试仪马鞍山批发价

马鞍山手持式超声波局部放电检测仪尊敬的用户：感谢您购买本公司TH-9029UHF局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告：?始终保持高压部分与仪器、探头和操作人员之间的距离。 ?严格遵守当地规则。 ?附近有雷暴天气时，不得进行测量。 ?不得在爆炸环境中操作仪器或附件。 ?使用产品时，请按说明书规范操作。?仪器电池报警后请关机充电。?未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。?存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。?仪器运输时应避免雨水浸蚀严防碰撞和坠落。本手册内容没有书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。

<马鞍山>天正华意电气设备有限公司

马鞍山手持式超声波局部放电检测仪尊敬的用户：感谢您购买本公司TH-9029UHF局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告：?始终保持高压部分与仪器、探头和操作人员之间的距离。 ?严格遵守当地规则。 ?附近有雷暴天气时，不得进行测量。 ?不得在爆炸环境中操作仪器或附件。 ?使用产品时，请按说明书规范操作。?仪器电池报警后请关机充电。?未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。?存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。?仪器运输时应避免雨水浸蚀严防碰撞和坠落。本手册内容没有书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。

<马鞍山>天正华意电气设备有限公司 手持式高压开关柜局放测试仪马鞍山批发价

马鞍山手持式超声波局部放电检测仪 引用标准?局部放电测量GB/T 7354?电力设备局部放电现场测量导则 DL/T 417?高电压试验技术 部分：一般试验要求 GB/T 16927.1?高电压试验技术 第二部分：测量系统 GB/T 16927.2?高电压试验技术 第三部分: 现场试验的定义及要求 GB/T 16927.33. 检测原理3.1特高频(UHF)法检测原理电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz 的电磁波。局部放电检测特高频（UHF）法基本原理是通过UHF 传感器对电力设备中局部放电时产生的超高频电磁波（300MHz ≤ f ≤ 3GHz ）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式超高频传感器和外置式超高频传感器。如图4-1所示为特高频检测法基本原理示意图。由于现场的电晕干扰主要集中300MHz 频段以下，因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。

<马鞍山>天正华意电气设备有限公司 手持式高压开关柜局放测试仪马鞍山批发价

马鞍山手持式超声波局部放电检测仪进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。图5-4特殊项更改光标位置示意图系统设置?文件名称—设置数据存储文件的名称，以及文件当前状态。?设备名称—设置被检测设备的编号。?任务编号—设置试验任务编号。?测量方式—设置当前选择的测量方式：UHF，US。?同步方式—设置当前选择的同步方式：内同步、外同步、光同步。内同步：系统采用内部50Hz同步信号。外同步：采用试验电源同步。光同步：在室内或其他无阳光直射地点检测时，需打开白炽灯，可将同步方式改为光同步。?按键声音—设置按键声音开、关情况。?日期时间—设置系统日期时间。?图片存储位置—设置当前图片存储路径，可存储在SD卡内，或通过USB口存储到终端设备。?音量—设置耳机音量大小。图5-5系统设置图?UHF设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值-60dBmW）。?报警值（红色）—设置红色“交通灯”门限值（默认值-30dBmW）。?测量模式—设置UHF测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?统计时长—设置统计模式的统计时间。?背景阈值—根据现场实际情况设置虑除阈值。?滤波方式—设置当前的滤波方式：高通，低通，直通
